Как правильно утеплить скатную крышу. Советы от ТЕХНОНИКОЛЬ

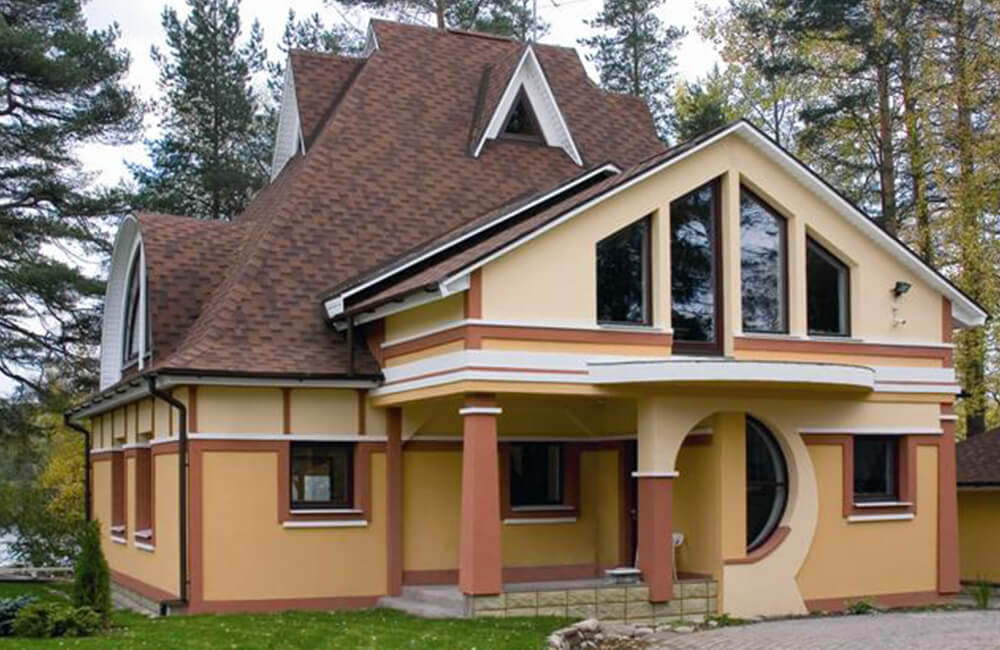

Тот, кто строил или строит загородный дом, может оценить значимость качественно выполненных работ по устройству скатной крыши. Об эстетических аспектах различных видов скатных крыш и кровельных покрытий рассуждать, наверно, нет смысла — как говорится, каждый сам себе архитектор.
А вот о материалах и качестве производства работ поговорить стоит. Наблюдение за дачным строительством приводит к неутешительным выводам — утепление крыши или утепление мансарды как и в целом работы по устройству скатных крыш с деревянной стропильной системой ведутся со множеством схожих ошибок даже при наличии проектной документации. Кроме того, ни заказчик, ни строитель не знают, как проверить качество выполняемых работ до момента испытаний крыши силами природы — правильное утепление кровли в этом случае играет решающую роль.
Самые распространенные ошибки обусловлены технологией производства работ. Строители стремятся побыстрее "бросить кровлю" и, таким образом, обеспечить фронт работ по утеплению и внутренней отделке мансарды вне зависимости от погоды. Желание понятно и оправдано, но!
Перед тем, как установить кровельное покрытие в большинстве конструкций устанавливается дополнительная гидроизоляция — мембрана или пленка.
Стоит заметить, что применение в конструкции гидроизоляции не всегда оправдано. Основная идея этого слоя конструкции — защита нижележащих материалов крыши от переувлажнения из-за возможных протечек кровельного покрытия или конденсата. В нормально проветриваемом подкровельном пространстве конденсат не образуется. Протечки обусловлены только низким качеством работ или старением кровельного покрытия. Так что при обеспечении заданного воздухообмена в вентилируемом пространстве и нормальном качестве работ вполне можно обойтись без установки дополнительной гидроизоляции. Если она все же устанавливается, то необходимо знать следующее.
При выборе типа гидроизоляции в магазине не стоит руководствоваться только ассортиментом или ценой. Необходимо руководствоваться требуемыми значениями показателей паропроницаемости и прочности. Эти показатели определяются расчетом. Вам повезет, если производитель укажет рекомендуемые значения этих показателей для той или иной конструкции крыши. А тем более укажет, какое сопротивление паропроницанию должно быть у пароизоляции. Если у пароизоляции сопротивление паропроницанию окажется меньшим, чем у гидроизоляции, то при отсутствии достаточного воздухообмена над слоем утеплителя в холодный период года в нем неизбежно будет образовываться и накапливаться конденсат.
То же самое происходит в результате некачественной — с большим провисом — установки гидроизоляционной пленки. Это наиболее распространенная ошибка. При использовании пленок необходимо строго соблюдать величину зазора между гидроизоляцией и теплоизоляцией. Обычно она равна высоте брусков, используемых для контробрешетки, и должна быть не менее 20 мм. Гидроизоляционные мембраны с относительно низким сопротивлением паропроницанию можно устанавливать непосредственно на поверхность утеплителя.
Еще один случай создания условий для намокания теплоизоляции опять связан с этапом монтажа — установкой слоя теплоизоляции изнутри помещения. При таком способе утепления трудно контролировать величину все того же вентилируемого зазора, если он предусмотрен проектом. При установке утеплителя изнутри часто он оказывается вплотную к гидроизоляции. Если нарезать утеплитель в размер или чуть уже ширины пролета, то он будет вываливаться. Для обеспечения фиксации и плотного примыкания утеплителя к стропильным ногам его нарезают шириной, чуть большей, чем расстояние между плоскостями стропил. В этом случае утеплитель вдавливают в пространство между стропилами, и он оказывается посаженным глубже, чем это требуется. Кроме того, при использовании жестких минераловатных утеплителей в момент установки в распор кромки плит ломаются и крошатся. Возникает еще один дефект, описанный ниже.
Основной показатель высокого качества утепления помимо достаточной толщины слоя — это отсутствие мостиков холода. Чаще всего их появление связано со щелями между отдельными участками утеплителя или утеплителем и несущими элементами крыши. Мягкие и гибкие плиты ТЕХНОНИКОЛЬ Стены и крыши позволяют избежать этих дефектов. Они эластичны и упруги, что позволяет легко и надежно заполнить теплоизолируемое пространство без щелей.
Поговорив об ошибках, напомним последовательность операций и "контрольные точки" при ведении работ по межстропильной теплоизоляции изнутри помещения с использованием материала на основе стекловолокна ТЕХНОНИКОЛЬ Стены и крыши.
Шаг 1. Установка гидроизоляционной пленки
Гидроизоляция устанавливается:
- непосредственно на верхние плоскости стропильных ног при толщине слоя теплоизоляции, меньшей высоты стропильной ноги;
- на верхние плоскости брусков для увеличения высоты стропил при толщине слоя теплоизоляции, равной высоте стропильной ноги.
Пленка фиксируется скобами степлера или оцинкованными гвоздями с плоской головкой и окончательно закрепляется бруском контробрешетки.
Установка полотнищ гидроизоляции производится поперек ската, с нахлестом не менее 100 мм вышележащего полотна на нижележащее. Нахлест соседних полотен поперек ската составляет также не менее 100 мм. Отдельные полотна соединяются между собой при помощи самоклеющихся лент. Провис полотнища в средине пролета не должен превышать 2 см. В то же время не допускается установка гидроизоляции в натяг (без провиса), т. к. при термической усадке пленки в холодный период года может произойти ее разрыв в точках крепления.
Для обеспечения необходимой высоты вентилируемого зазора между гидроизоляцией и кровлей вдоль стропил набивается контробрешетка из брусков. Высота брусков контробрешетки обеспечивает вентилируемый зазор и выбирается в зависимости от длины ската крыши. Оптимальную величину вентзазора можно рассчитать простым способом: необходимо разделить длину ската на 500 (при этом величина вентзазора должна быть не менее 20 мм).
Шаг 2. Монтаж теплоизоляции
После распаковки плит ТЕХНОНИКОЛЬ Стены и крыши следует подождать 10–15 минут для того, чтобы они восстановили свои номинальные размеры. Для ускорения этого процесса их можно несколько раз встряхнуть.

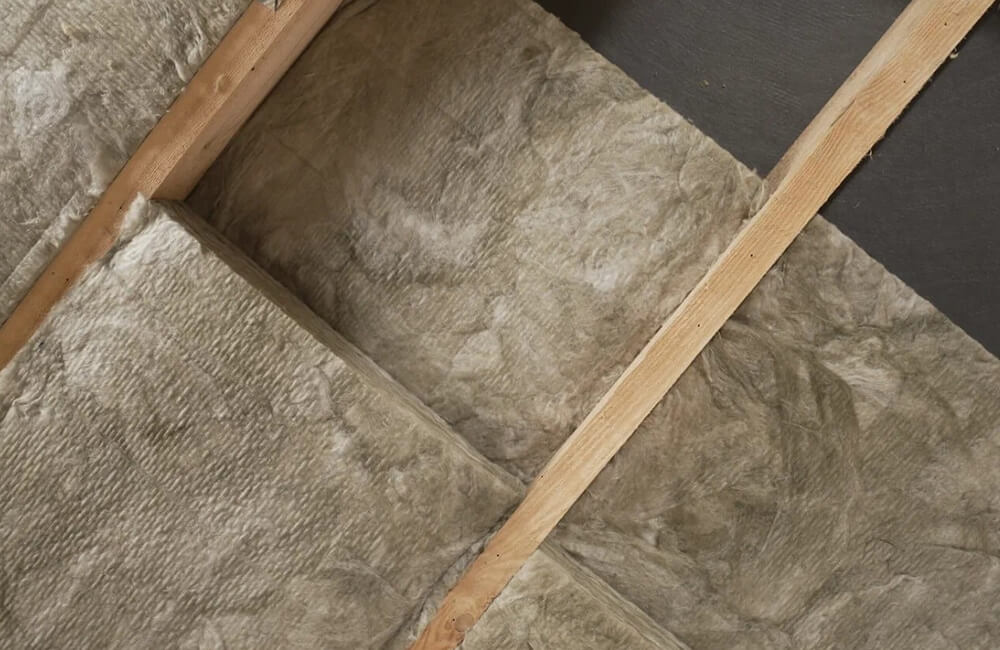

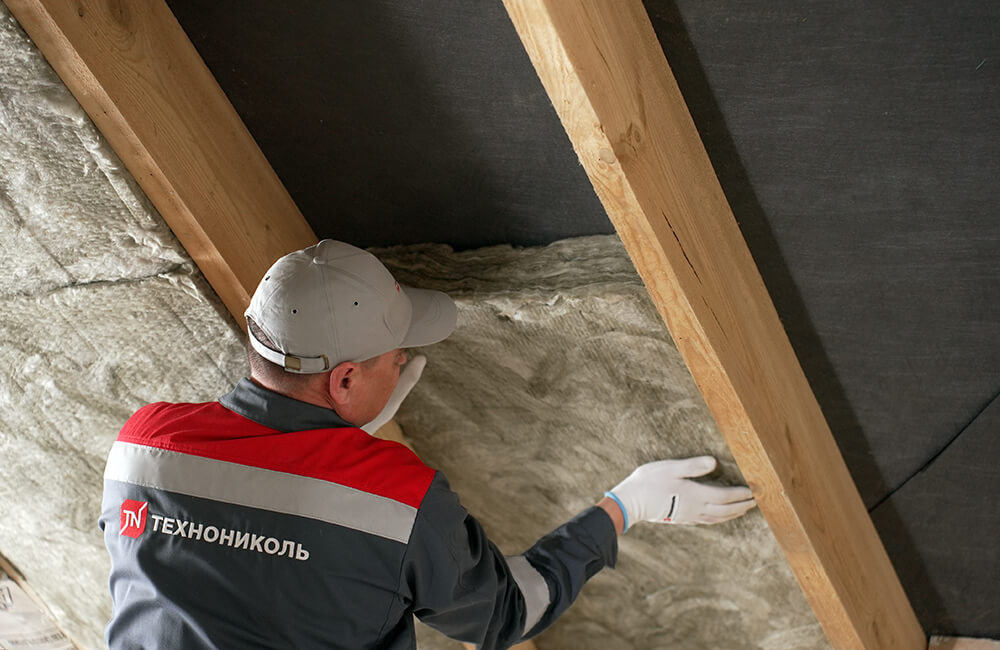

В традиционных конструкциях скатных крыш шаг осей стропильных ног, как правило, составляет 0,6 м. Теплоизоляция ТЕХНОНИКОЛЬ Стены и крыши устанавливается в упруго-сжатом состоянии "враспор" между стропилами и за счет трения по боковой поверхности надежно фиксируются в проектном положении.

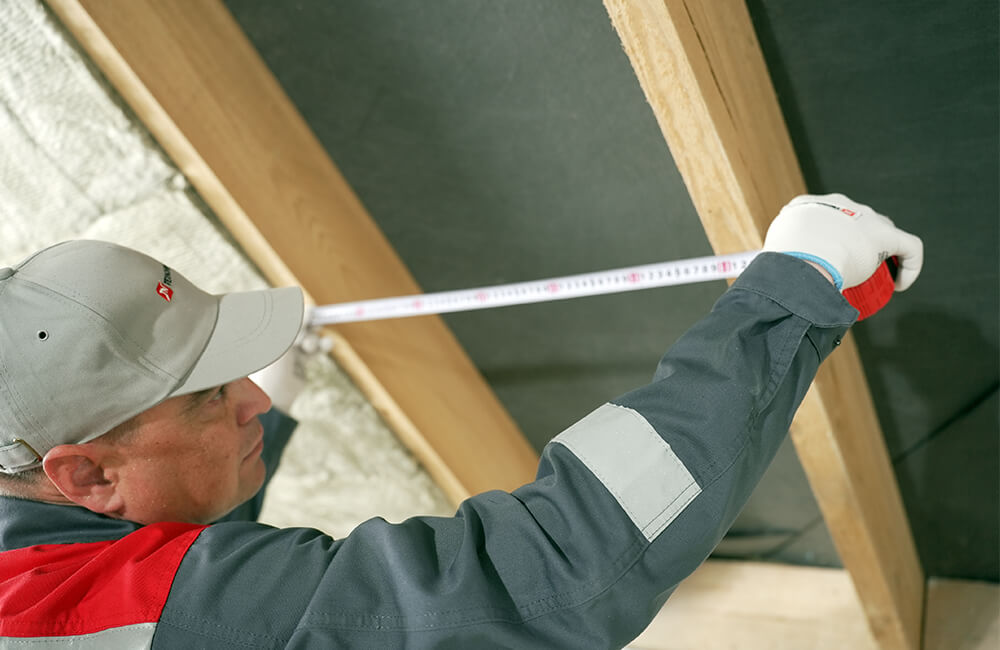

Если шаг стропильных ног отличается от стандартных значений, то перед установкой утеплителя необходимо произвести его нарезку по ширине, равной шагу стропил. Шаг стропил определяется при измерении рулеткой расстояния между осевыми линиями, либо между "левыми" боковыми поверхностями соседних стропил.
Во всех случаях ширина утеплителя должна быть больше ширины межстропильного пространства на величину не менее 10-20 мм. Таким образом, обеспечивается возможность установки изделий "в распор", что гарантирует их надежную фиксацию и отсутствие щелей между теплоизоляцией и стропилами. Это делает утепление крыши значительно более эффективным.
Нарезанные по длине ската маты обеспечивают максимальную теплотехническую однородность слоя теплоизоляции, т. к. в этом случае отсутствуют стыки отдельных участков. Если плиты нарезаны на участки меньше длины ската, то для перевязки горизонтальных стыков отдельных участков изоляции нижнего слоя, вышележащий слой устанавливают со смещением на 20–30 см.
Важно не допускать:
- разрывов слоя теплоизоляции и неплотного сопряжения со стропилами, мауэрлатным брусом и т. п.;
- уменьшения толщины слоя теплоизоляции.
Установка утеплителя ведется при обязательном контроле величины вентилируемого зазора между утеплителем и гидроизоляционной пленкой. Для контроля заданной величины зазора могут применяться кондукторы заданной высоты из бруска.
Шаг 3. Установка пароизоляции
При утеплении мансарды важно помнить об установке пароизоляции изнутри помещения. Пароизоляционная пленка устанавливается на нижней плоскости стропильных ног и фиксируется скобами механического сшивателя или оцинкованными гвоздями с плоской головкой. Нахлест соседних полотен должен быть не менее 100 мм как вдоль, так и поперек ската. Полотна герметично соединяются между собой при помощи пароизоляционного скотча. Для окончательного закрепления пароизоляции и устройства основания для укладки утеплителя выполняется монтаж обшивки потолка.
Если при строительстве Вы соблюдали все описанные требования, то можете не волноваться — скатная кровля Вашего дома прослужит Вам долгие годы!
