УЗО (устройство защитного отключения) — это «сторож» электричества в доме или квартире. Без него жильцов может ударить током или произойдет пожар. Но просто поставить один прибор на всю электрику жилья не получится. Плюс в пару УЗО нужен еще один прибор, без которого он сгорит или будет работать некорректно.

Никита Худяков, руководитель команды «ЭлектроТок», расскажет, как выбрать УЗО для частного дома и квартиры.

Как работает и зачем нужно УЗО

Ток, как вода в трубах: «выходит» из розетки по фазному проводу в прибор, например, чайник, затем по нулевому проводу «возвращается» обратно в розетку. УЗО сравнивает эти два потока. Если возвращается меньше на 10–300 мА, значит, ток из этой цепочки куда-то «утекает», например, на корпус металлического чайника, отчего тот может ударить током человека или привести к возгоранию. УЗО замечает неполадку и отключает электричество за установленное нормативом время — до 0,3 секунды.

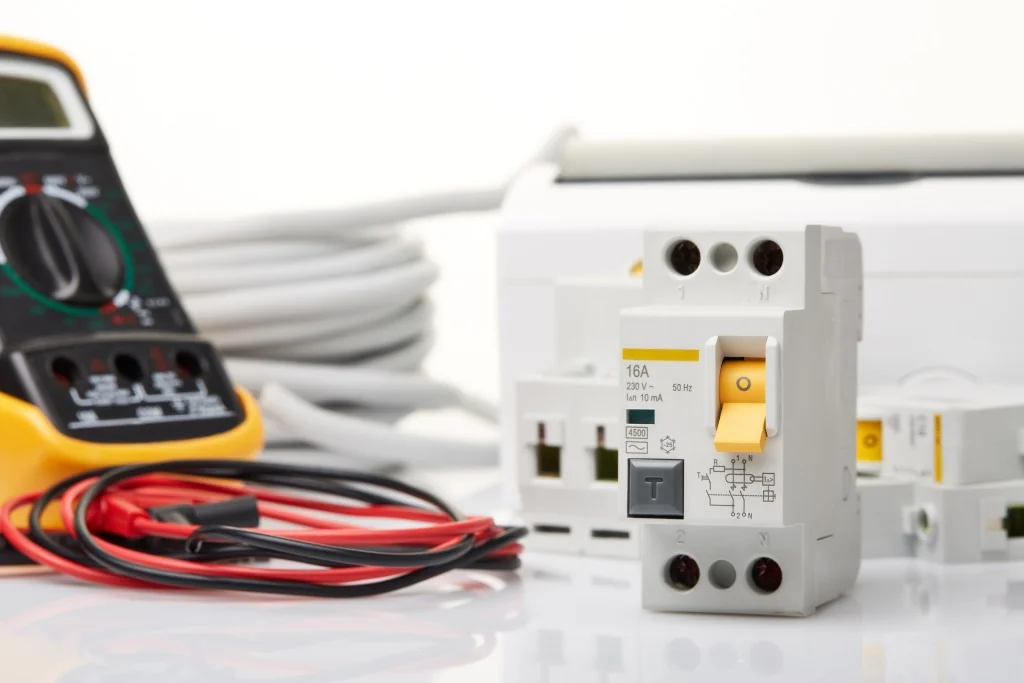

Прибор есть в каждом новом доме и квартире



Зачем нужно УЗО:

• Спасает жизнь: УЗО с током утечки 10–30 мА отключает ток, если человек коснется оголенного провода или неисправного прибора. Также может выявить скрытую утечку тока и отключить неисправную линию до устранения неполадок, защитив от удара током.
• Предотвращает пожар: утечка тока может нагревать проводку, но УЗО с током утечки 100–300 мА остановит опасность.
• Обязательно по нормам: в новых домах УЗО устанавливаются при строительстве, но и во вторичном жилье без прибора не обойтись.

Виды УЗО

УЗО — непростой прибор, рассмотрим, каким оно бывает.

По току утечки

Бывают УЗО на:

• 10 мА — для влажных помещений (ванная, кухня), а также отдельных приборов, например, посудомойки, бойлера;
• 30 мА — стандарт для розеток и освещения;
• 100–300 мА — защита проводки от перегрева и возгорания, порчи кабелей и, соответственно, предотвращения пожара.

По номинальному току

УЗО защищает сеть от утечки токов, но сам по себе прибор не имеет защиты от сверхтоков. Поэтому перед ним обязательно должен быть установлен защитный автоматический выключатель.

Номинальный ток УЗО должен быть равен или выше на один номинал автоматического выключателя, защищающего УЗО. Например, в электрощите установлен вводной автоматический выключатель на 50 А, значит, в цепь после него необходимо установить противопожарное УЗО на всю квартиру номиналом 63 А, 100 (300) мА. Либо установлен автоматический выключатель 16 А на розетки санузла, значит, после него устанавливаем УЗО номиналом 25 А, 10 мА.

По нормативам бытовое УЗО по номиналу и времени срабатывания должно быть в три раза больше автоматического выключателя, стоящего перед ним в цепи. Чаще всего для квартир — это 100 мА, а для частных домов — 300 мА, но не будет ошибкой везде устанавливать УЗО на 300 мА.

Также УЗО устанавливают для защиты отдельных групп автоматов. Его номинал подбирается исходя из суммы номиналов защищаемых автоматов. И если номинал УЗО окажется меньше вводного автомата, то перед ним, дополнительно устанавливается автомат, защищающий само УЗО. Например, перед группой автоматов 10 А + 10 А + 6 А = 26 А установим УЗО на 32 А, а перед УЗО установим автомат на 25 А.

По типу

УЗО бывают типа А, АС, В. Для дома нужно брать тип А, потому что он защищает как от утечки переменного тока из розетки, так и от утечки постоянного из приборов. Но тип А дороже. Тип АС защищает только от утечки переменного тока из розетки, но используется чаще, потому что дешевле. Тип В можно использовать в загородных домах.

По количеству фаз

Бывают однофазные УЗО (220В), которые подходят для однофазных объектов и приборов, отдельных групп в электрощитах. А также трехфазные (380В), которые предназначены для трехфазных объектов и приборов.

По принципу работы

УЗО бывают электронные и электромеханические. Для дома и квартиры надежнее взять электромеханическое. Оно гарантированно срабатывает даже при отсутствии напряжения, потому что электромеханическому УЗО для работы оно не нужно. А электронному напряжение необходимо — работает с помощью электронной платы.

Оба типа устройств используются в быту. Электронное более быстрое, и с годами появляются все более устойчивые модели к скачкам напряжения. Но на текущий момент надежнее будет электромеханическое УЗО.

Как выбрать УЗО для частного дома или квартиры

Что учесть при покупке прибора:

• Ток утечки: 10 мА — для детской, влажных помещений. 30 мА — стандарт для розеток и освещения. 100–300 мА — противопожарное.
• Номинальный ток должен быть равен или больше тока автомата, стоящего в цепи перед УЗО. Например, если стоит автомат 25 А, УЗО нужно 25 А, а лучше на 32 А. Групповое УЗО должно быть номиналом больше суммы номиналов автоматов этой группы.
• Если бюджет позволяет, то надежнее будет установить электромеханическое УЗО типа А.

Варианты подключения:

• УЗО + автомат — не всегда дешевле и занимает больше места (3 модуля).
• Дифавтомат — заменяет УЗО + автомат, это удобнее, некоторые модели занимают всего 1 модуль, но периодически дороже.

Возможные ошибки при выборе УЗО

В чем можно ошибиться при расчете параметров прибора до его покупки:

• Не подобрать ему в пару автомат. УЗО отслеживает только утечки тока, а не перегрузки и короткое замыкание, поэтому его нужно ставить в паре с автоматом, либо ставить только дифавтомат.
• Неправильно рассчитать номинал. Номинал УЗО должен быть ≥ номинала автомата, стоящего в цепи перед ним.
• Подобрать не тот тип, например, купить УЗО типа В, вместо А, или электронное вместо электромеханического.
• Купить непроверенный бренд. УЗО — электрический прибор, надежнее выбирать проверенные марки.
• Поставить одно УЗО на всю квартиру. Правильно разделять зоны — отдельно на ванную, розетки, освещение.

Если допустить такие ошибки, то прибор может не сработать, часто отключаться или сгореть. Проверяйте УЗО кнопкой «Тест» раз в месяц.

Коротко о главном

• УЗО сравнивает входящий и исходящий ток, мгновенно отключая питание при утечке (от 10–300 мА). Это спасает от удара током и предотвращает возгорание проводки.
• Для дома и квартиры выбирайте УЗО: влажные зоны — 10 мА, розетки — 30 мА, противопожарное — 100–300 мА. Номинал УЗО ≥ номиналу автомата, стоящего в цепи перед ним. Надежнее будет электромеханическое УЗО типа А.
• УЗО должно работать в паре с автоматом, иначе прибор сгорит. Заменить оба прибора может один — дифавтомат. Диагностируйте УЗО раз в месяц, нажимая кнопку «Тест».
